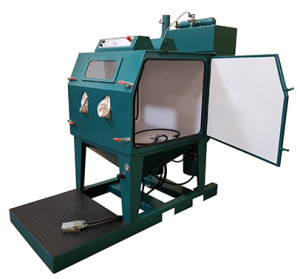

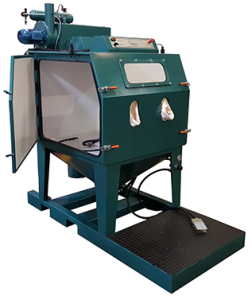

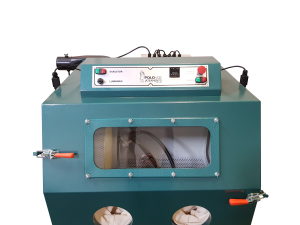

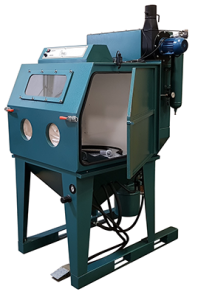

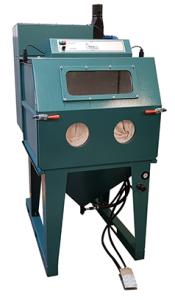

GABINETE PARA JATEAMENTO POR SUCÇÃO

Os gabinetes para jateamento por sucção são robustos e de fácil manutenção.
Por serem mais versáteis, trabalham com qualquer tipo de abrasivo em diversas aplicações.

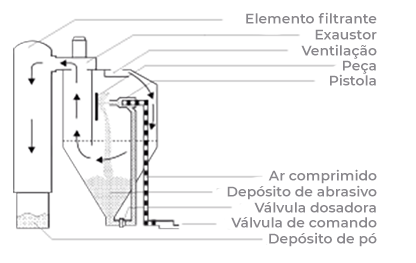

Ventilação | Série PU

O ar atmosférico penetra pela parte superior da câmara de serviço carregando a poeira em suspensão na câmara e se direciona a um captor abaixo da plataforma de trabalho, retendo o abrasivo no fundo do gabinete, elevando o ar com poeira para o exaustor, que o expulsa para o elemento filtrante, retendo o pó e liberando o ar filtrado para o ambiente. Sua construção simples o torna versátil podendo ser usado com qualquer tipo de abrasivo.

 Ciclone | Série PC

O ciclone recupera e purifica o abrasivo utilizado com eficiência, retirando as partículas fragmentadas e o pó abrasivo, assim como, eventuais impurezas provenientes da peça jateada.

É recomendado para abrasivos leves como a microesfera de vidro.

ACESSÓRIOS OPCIONAIS

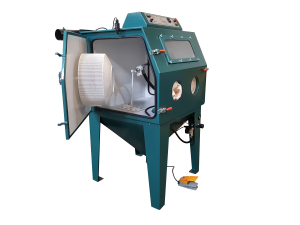

  • Tamboreador rotativo
  • Mesa giratória
  • Trilhos laterais para peças pesadas
CONSUMO DE AR COMPRIMIDO

Ø
Ø
Pressão de trabalho (PSI)
Injetor
Bico
60
80
100
Rendimento%
1/8”
3/8”
16,8
21,2
25,7
100
3/16”
1/2”
37,5
47,5
57,9
152

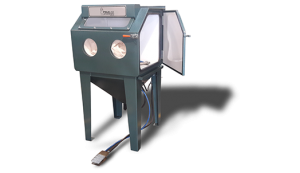

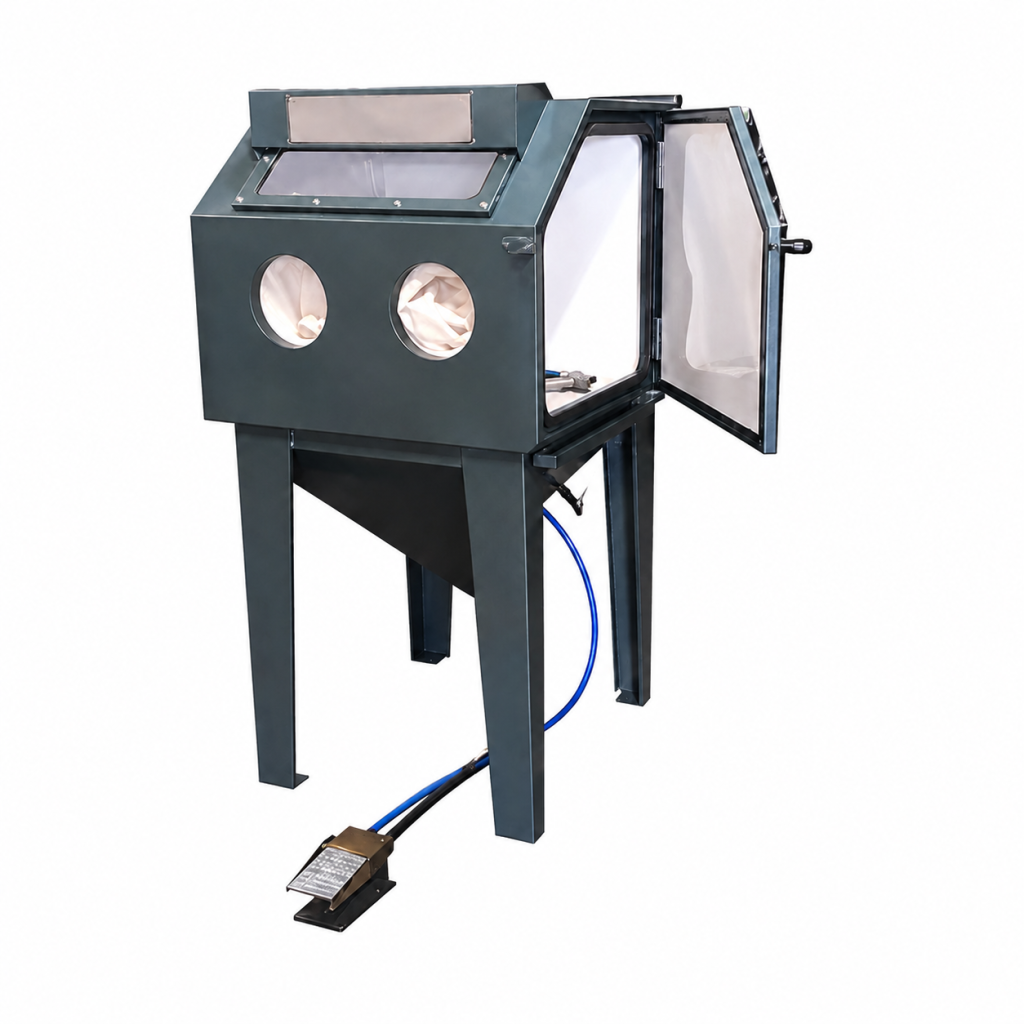

gabinete-para jateamento-por succao-pu75

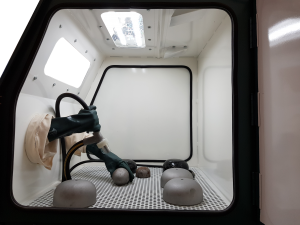

Dimensões nominais da câmara de trabalho: largura 750 mm; profundidade 700 mm; altura: 600 mm.
Dimensões do visor: abertura útil 570 mm x 230 mm.
Iluminação: 1 lâmpada fluorescente 20 W, 220 V.
Exaustor: capacidade de 5,7 m³/min (200 cfm) | Motor trifásico 0,5 CV, 220/380 V, 60 Hz.
Coletor de pó: tipo pressão positiva (balão) de 1,5 m², depósito de pó de 20 litros.

ACESSÓRIOS DE SÉRIE

  • 1 porta lateral de abertura total
  • Filtro separador de umidade do ar
  • Pistola de ar para limpeza
  • Pistola de jato tipo anatômico

    Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
    Dimensões do visor: abertura útil 570 mm x 230 mm.
    Iluminação: 2 lâmpadas fluorescentes 20 W, 220 V.
    Exaustor: capacidade de 11 m³/min (400 cfm) | Motor trifásico 1 CV, 220/380 V, 60 Hz.
    Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.

    ACESSÓRIOS DE SÉRIE

    • 2 portas laterais de abertura total
    • Filtro separador de umidade do ar
    • Regulador de pressão com manômetro
    • Pistola de ar para limpeza
    • Pistola de jato alto rendimento

    Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
    Dimensões do visor: abertura útil 570 mm x 230 mm.
    Iluminação: 2 lâmpadas fluorescentes 20 W, 220 V.
    Exaustor: capacidade de 11 m³/min (400 cfm) | Motor trifásico 1 CV, 220/380 V, 60 Hz.
    Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.

    ACESSÓRIOS DE SÉRIE

    • 1 porta lateral de abertura total
    • Filtro separador de umidade do ar
    • Pistola de ar para limpeza
    • Pistola de jato tipo anatômica

    Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
    Dimensões do visor: abertura útil 570 mm x 230 mm.
    Iluminação: 2 lâmpadas fluorescentes 20 W, 220 V.
    Exaustor: capacidade de 11 m³/min (400 cfm) | Motor trifásico 1 CV, 220/380 V, 60 Hz.
    Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.

    ACESSÓRIOS DE SÉRIE

    • 2 portas laterais de abertura total
    • Filtro separador de umidade do ar
    • Regulador de pressão com manômetro
    • Pistola de ar para limpeza
    • Pistola de jato alto rendimento

    Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
    Dimensões do visor: abertura útil 570 mm x 230 mm.
    Iluminação: 2 lâmpadas fluorescentes 20 W, 220 V.
    Exaustor: capacidade de 11 m³/min (400 cfm) | Motor trifásico 1 CV, 220/380 V, 60 Hz.
    Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.

    ACESSÓRIOS DE SÉRIE

    • 2 portas laterais de abertura total
    • Filtro separador de umidade do ar
    • Regulador de pressão com manômetro
    • Pistola de ar para limpeza
    • Pistola de jato alto rendimento

    Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
    Dimensões do visor: abertura útil 570 mm x 230 mm.
    Iluminação: 2 lâmpadas fluorescentes 20 W, 220 V.
    Exaustor: capacidade de 11 m³/min (400 cfm) | Motor trifásico 1 CV, 220/380 V, 60 Hz.
    Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.

    ACESSÓRIOS DE SÉRIE

    • 2 portas laterais de abertura total
    • Filtro separador de umidade do ar
    • Regulador de pressão com manômetro
    • Pistola de ar para limpeza
    • Pistola de jato alto rendimento

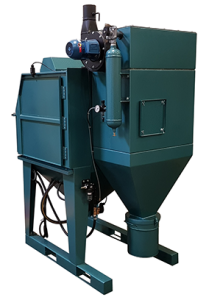

    Coletor de pó Pulse Jet (opcional).

    Possui filtro interno em armário acoplado ao gabinete com elemento filtrante, tipo cartucho, sendo limpo periodicamente por jatos de ar comprimido controlados por um temporizador eletrônico.

    O coletor possui tampas no teto facilitando a manutenção e substituição do elemento.

    • Área filtrante: 185 sqft (17 m²).
    • Consumo de ar comprimido a 80 psi: 10 cfm.

    Dimensões nominais da câmara de trabalho: largura 1120 mm; profundidade 1100 mm; altura: 900 mm.
    Dimensões do visor: abertura útil 570 mm x 230 mm.
    Iluminação: 2 lâmpadas fluorescentes 20 W, 220 V.
    Exaustor: capacidade de 11 m³/min (400 cfm) | Motor trifásico 1,5 CV, 220/380 V, 60 Hz.
    Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.

    ACESSÓRIOS DE SÉRIE

    • 2 portas laterais de abertura total
    • Filtro separador de umidade do ar
    • Regulador de pressão com manômetro
    • Pistola de ar para limpeza
    • Pistola de jato alto rendimento

    Coletor de pó Pulse Jet (opcional).

    Possui filtro interno em armário acoplado ao gabinete com elemento filtrante, tipo cartucho, sendo limpo periodicamente por jatos de ar comprimido controlados por um temporizador eletrônico.

    O coletor possui tampas no teto facilitando a manutenção e substituição do elemento.

    • Área filtrante: 185 sqft (17 m²).
    • Consumo de ar comprimido a 80 psi: 10 cfm.

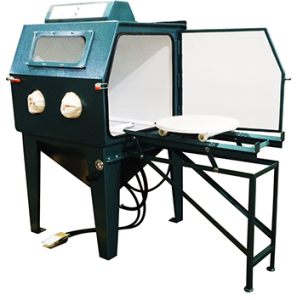

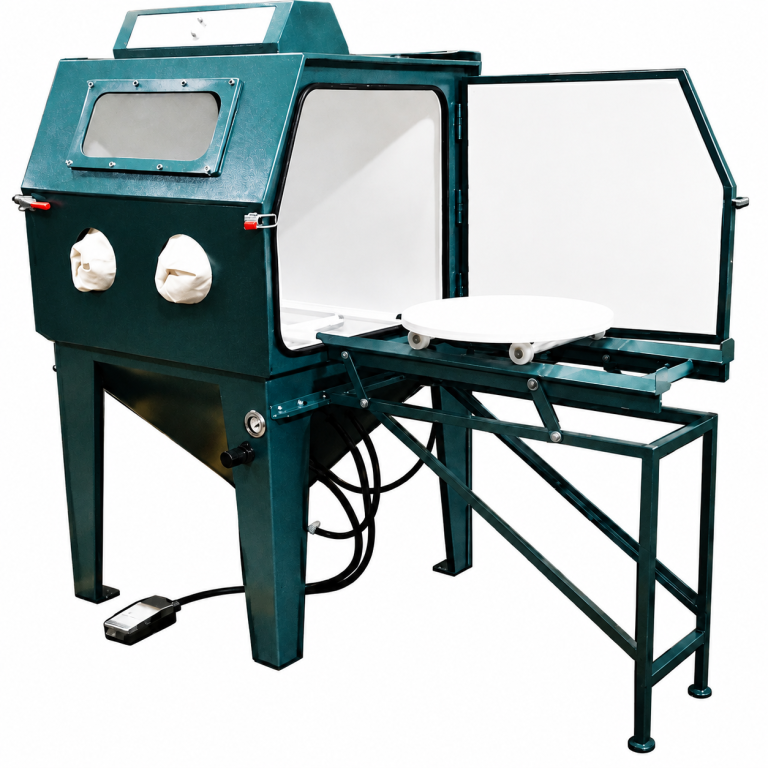

    MESA GIRATÓRIA

    Um dos opcionais do gabinete para jateamento por pressão é a mesa giratória, que é montada sobre carrinho para tornar ergonômico o processo de carregar e descarregar peças pesadas no gabinete além de permitir sua movimentação durante o processo de jateamento. Trilhos escamoteáveis permitem abertura e fechamento da porta sem interferir em sua vedação.

    Capacidade: 50 a 500 kg.
    Diâmetro: 550 a 760 mm.
