GABINETE PARA JATEAMENTO POR PRESSÃO
O gabinete para jateamento por pressão é robusto, apresenta alta produtividade e fácil manutenção. Os modelos pressurizados são recomendados para utilização com abrasivos pesados como granalha de aço. A alta velocidade do abrasivo neste sistema proporciona grande capacidade de produção em relação ao sistema de jato por sucção.
Funcionamento do gabinete para jateamento por pressão
A ventilação da câmara de serviço é feita através de sucção provocada pelo exaustor, proporcionando troca mínima de 20 vezes por minuto o ar na câmara, assegurando perfeita visibilidade durante a operação.
O abrasivo, durante o jateamento, deposita-se no fundo do gabinete e é introduzido automaticamente na máquina de jateamento todas as vezes que a válvula pedal deixa de ser acionada. Para reter as impurezas maiores existe uma peneira no fundo do depósito.
A máquina de jateamento admite o abrasivo automaticamente através de uma válvula (pop-up), assim que se completa a despressurização. A pressurização e, em consequência o jato, são acionados pela válvula pedal.
O interior do gabinete para jateamento é protegido por lençol de borracha de alta resistência à abrasão, impedindo autodestruição da câmara de trabalho.
CONSUMO DE AR COMPRIMIDO
ØPressão de trabalho (PCM)Rendimento %
Bico6080100
3/16”303845100
1/4”546881178
5/16”89113137278
3/8”126161196400
ACESSÓRIOS DE SÉRIE
- 2 portas laterais de abertura total
- Regulador de pressão com manômetro
- Filtro separador de unidade do ar
- Pistola de ar para limpeza
- Bico de jato reto
- Válvulas de comando pneumático à distância com pedal
- Exaustor trifásico
ACESSÓRIOS OPCIONAIS
- Tamboreador rotativo
- Mesa giratória
- Trilhos laterais para peças pesadas
PP80
PP80R
PP80T
PP110
PP110R
PP110DC
PP80
Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
Dimensões do visor: abertura útil 570 mm x 230 mm, com tela protetora do visor.
Iluminação: 2 lâmpadas fluorescentes de 20 W, 220 V, 60 Hz, com tela protetora.
Exaustor: capacidade de 11 m³/min (400 cfm) | Motor de 1 CV, 220/380 V, 60 Hz, trifásico.
Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.
Máquina de jato tipo pressurizada: capacidade de 50 litros.
PP80R
Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
Dimensões do visor: abertura útil 570 mm x 230 mm, com tela protetora do visor.
Iluminação: 2 lâmpadas fluorescentes de 20 W, 220 V, 60 Hz, com tela protetora.
Exaustor: capacidade de 11 m³/min (400 cfm) | Motor de 1 CV, 220/380 V, 60 Hz, trifásico.
Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.
Máquina de jato tipo pressurizada: capacidade de 50 litros.
MESA GIRATÓRIA
Montada sobre carrinho para tornar ergonômico o processo de carregar e descarregar peças pesadas no gabinete além de permitir sua movimentação durante o processo de jateamento. Trilhos escamoteáveis permitem abertura e fechamento da porta sem interferir em sua vedação.
Capacidade: 50 a 500 kg.
Diâmetro: 550 a 760 mm.
PP80T
Dimensões nominais da câmara de trabalho: largura 930 mm; profundidade 830 mm; altura: 800 mm.
Dimensões do visor: abertura útil 570 mm x 230 mm, com tela protetora do visor.
Iluminação: 2 lâmpadas fluorescentes de 20 W, 220 V, 60 Hz, com tela protetora.
Exaustor: capacidade de 11 m³/min (400 cfm) | Motor de 1 CV, 220/380 V, 60 Hz, trifásico.
Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.
Máquina de jato tipo pressurizada: capacidade de 50 litros.
CESTO TAMBOREADOR ROTATIVO
Construído em chapa de aço perfurada com motorredutor acoplado à porta do gabinete de jato. Porta com reforço estrutural a fim de suportar a carga adicional. Fornecido também o suporte articulável da pistola de jato, chave de partida com timer e alarme para acionamento do motorredutor.
Capacidade: 4 litros ou 12 kg.
PP110
Dimensões nominais da câmara de trabalho: largura 1.120 mm; profundidade 1.100 mm; altura: 900 mm.
Dimensões do visor: abertura útil 570 mm x 230 mm, com tela protetora do visor.
Iluminação: 2 lâmpadas led de 9 W, com tela protetora.
Exaustor: capacidade de 11 m³/min (400 cfm) | Motor de 1,5 CV, 220/380 V, 60 Hz, trifásico.
Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.
Máquina de jato tipo pressurizada: capacidade de 50 litros.
PP110R
Dimensões nominais da câmara de trabalho: largura 1.120 mm; profundidade 1.100 mm; altura: 900 mm.
Dimensões do visor: abertura útil 570 mm x 230 mm, com tela protetora do visor.
Iluminação: 2 lâmpadas led de 9 W, com tela protetora.
Exaustor: capacidade de 11 m³/min (400 cfm) | Motor de 1,5 CV, 220/380 V, 60 Hz, trifásico.
Coletor de pó: tipo pressão positiva (balão) de 2,5 m², depósito de pó de 20 litros.
Máquina de jato tipo pressurizada: capacidade de 50 litros.
MESA GIRATÓRIA
Montada sobre carrinho para tornar ergonômico o processo de carregar e descarregar peças pesadas no gabinete além de permitir sua movimentação durante o processo de jateamento. Trilhos escamoteáveis permitem abertura e fechamento da porta sem interferir em sua vedação.
Capacidade: 50 a 500 kg.
Diâmetro: 550 a 760 mm.

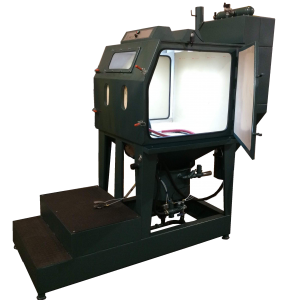

PP110DC
Dimensões nominais da câmara de trabalho: largura 1.120 mm; profundidade 1.100 mm; altura: 900 mm.
Dimensões do visor: abertura útil 570 mm x 230 mm, com tela protetora do visor.
Iluminação: 2 lâmpadas led de 9 W, com tela protetora.
Exaustor: capacidade de 11 m³/min (400 cfm) | Motor de 1,5 CV, 220/380 V, 60 Hz, trifásico.
Máquina de jato tipo pressurizada: capacidade de 50 litros.
COLETOR DE PÓ PULSE-JET
Possui filtro interno em armário acoplado ao gabinete com elemento filtrante, tipo cartucho, sendo limpo periodicamente por jatos de ar comprimido controlados por um temporizador eletrônico. Tampa no teto facilitam a manutenção e substituição do elemento.
Área filtrante: 185 sqft (17 m²).
Consumo de ar comprimido a 80 psi: 10 cfm.
